Ewiger Blitzer
Eine Schaltung, die eine LED alle etwa 2s sehr hell blitzen lässt. Dabei verbraucht sie äußerst wenig Strom. Die Schaltung ist leider nicht auf meinem Mist gewachsen, sie ist abgekupfert aus dem Internet - ich weiß nicht mehr woher. Was die Schaltung so interessant macht ist der sehr geringe Stromverbrauch und die hohe Ausgangsspannung, welche es erlaubt, weiße LED an 1,5V zu betreiben.

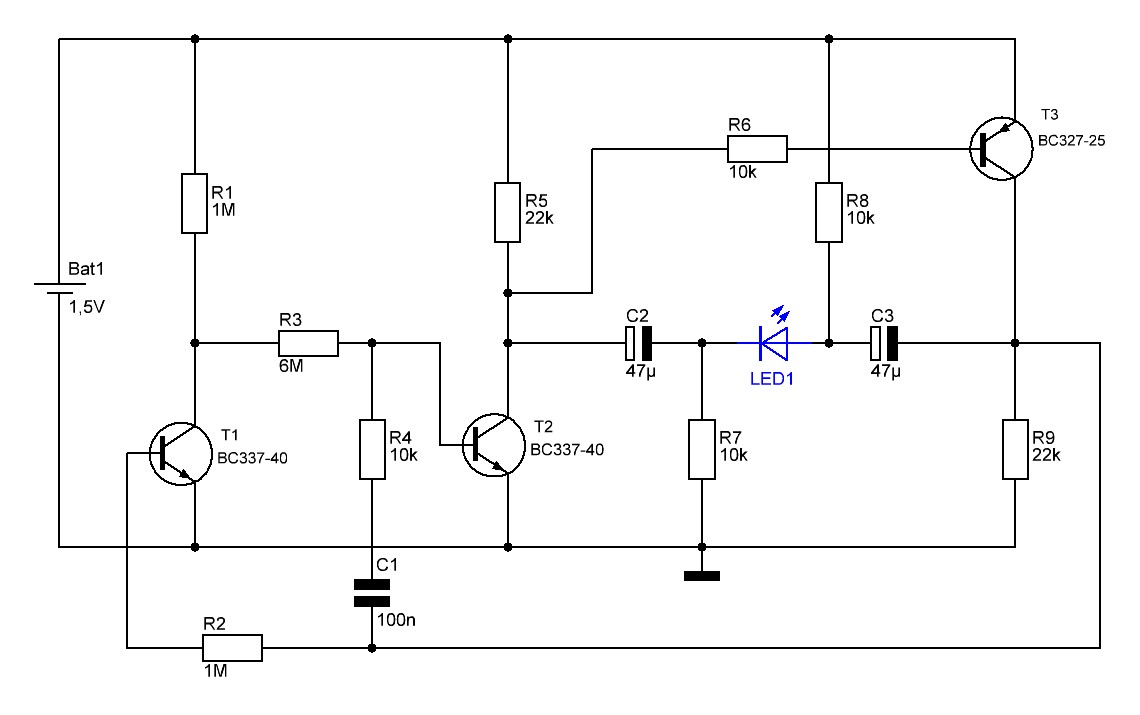

Die hohe Ausgangsspannung kommt so zustande: C2 und C3 laufen im Gegentakt, deren Umpolung sorgt für doppelte Versorgungsspannung. Die hohen Widerstände R1 - R3 sorgen für einen sehr geringen Strombedarf. Gemessen habe ich rund 100µA. Damit müsste eine normale Alkaline AA-Zelle mit rund 2Ah rund zwei bis drei Jahre blitzen.

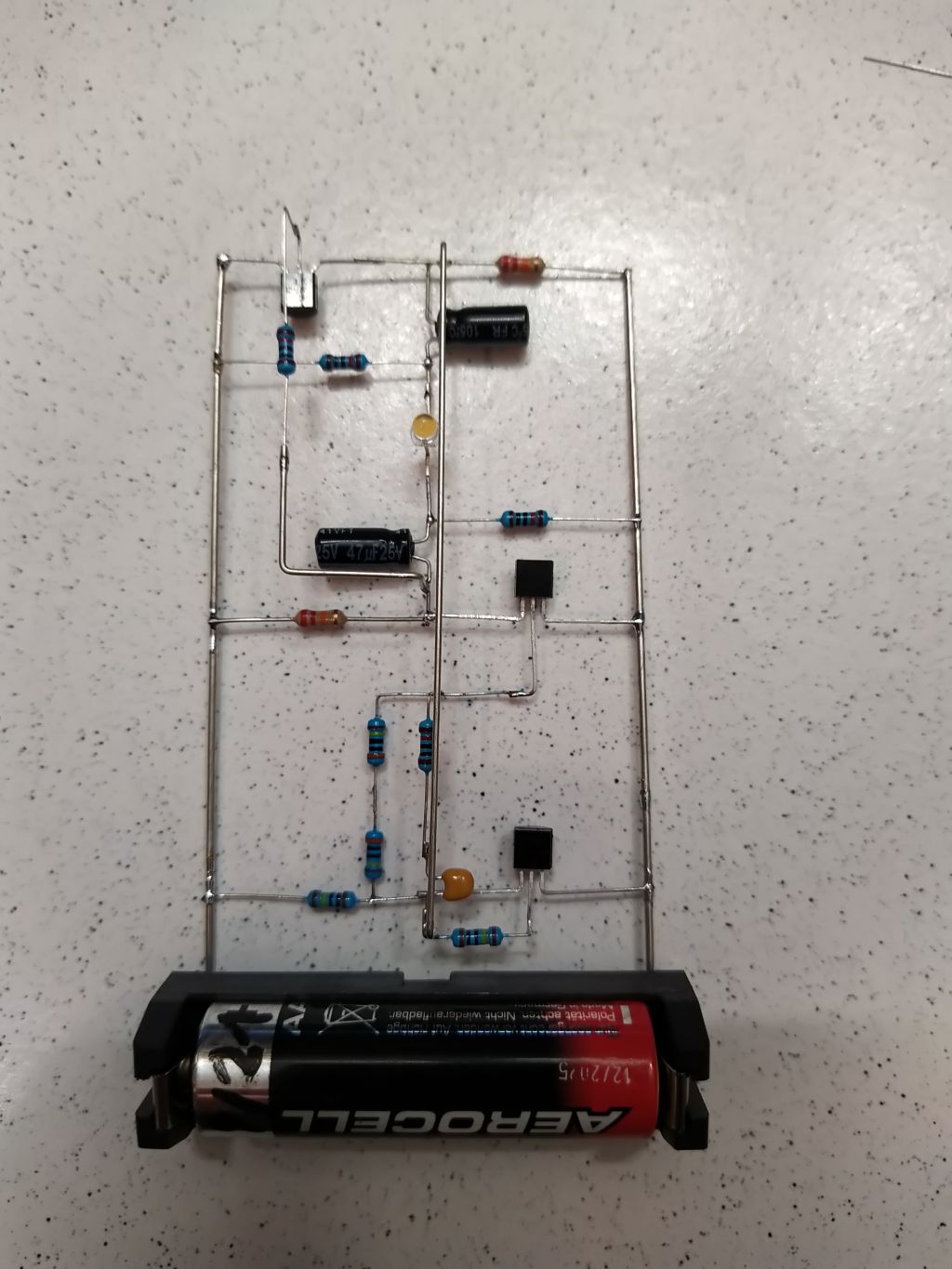

Ich habe die Schaltung als Drahtmodell aufgebaut.
Es blitzt wunderbar! Anwendungen habe ich noch keine. Just for fun.
